1. Bộ lọc HEPA xử lý không khí trước khi cấp vào buồng

Không khí cấp vào Isolator đi qua hệ thống lọc được thiết kế theo yêu cầu của ứng dụng. Trong các hệ thống kiểm soát độ sạch cao, bộ lọc HEPA giữ lại các hạt trong không khí theo hiệu suất lọc được xác định, góp phần giảm lượng tiểu phân đi vào vùng thao tác.

Vị trí bộ lọc phụ thuộc vào cấu hình thiết bị. Bộ lọc có thể được bố trí tại cụm cấp khí hoặc gần khu vực phân phối khí vào buồng. Thiết kế này liên quan đến lưu lượng khí, áp suất vận hành và cách tổ chức luồng khí bên trong Isolator.

Hiệu quả của bộ lọc còn gắn với độ kín tại vị trí lắp đặt và tình trạng hệ thống trong quá trình sử dụng. Việc kiểm tra bộ lọc, các mối nối và hiệu suất vận hành giúp đánh giá khả năng duy trì chất lượng khí cấp.

Sau khi qua bộ lọc, không khí được đưa đến hệ thống phân phối khí để đi vào vùng làm việc theo hướng đã thiết kế.

2. Hệ thống phân phối khí đưa không khí đến vùng thao tác

Sau công đoạn lọc, không khí được phân phối vào buồng thông qua các cửa cấp hoặc cụm khuếch tán khí. Vị trí và cấu trúc của các bộ phận này quyết định hướng di chuyển, tốc độ và mức độ phân bố không khí trong không gian thao tác.

Với những ứng dụng vô trùng, thiết kế luồng khí hướng đến việc bảo vệ khu vực sản phẩm tiếp xúc trực tiếp với môi trường. Cách cấp khí được lựa chọn theo cấu trúc buồng, vị trí thiết bị và yêu cầu của quy trình.

Hai dạng luồng khí thường được xem xét là luồng khí một chiều (unidirectional airflow) và luồng khí không một chiều. Với luồng khí một chiều, không khí di chuyển theo hướng tương đối đồng nhất qua vùng thao tác, hỗ trợ cuốn tiểu phân ra khỏi khu vực được bảo vệ. Với luồng khí không một chiều, không khí phân phối và hòa trộn trong buồng theo đặc điểm thiết kế.

Việc lựa chọn cấu hình phụ thuộc vào mục tiêu kiểm soát môi trường và đánh giá luồng khí của hệ thống. Bố trí thiết bị, dụng cụ và vật liệu bên trong buồng cũng ảnh hưởng đến đường đi thực tế của không khí.

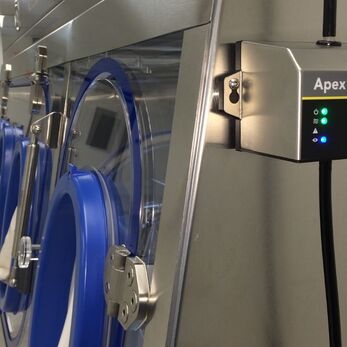

3. Không khí lưu chuyển qua vùng thao tác

Vùng thao tác là khu vực không khí sạch tiếp cận sản phẩm, dụng cụ hoặc các công đoạn xử lý. Tại đây, luồng khí tương tác với bề mặt thiết bị, vật liệu và các hoạt động của người vận hành thông qua cổng găng.

Cách không khí lưu chuyển ảnh hưởng đến khả năng kiểm soát tiểu phân phát sinh trong quá trình làm việc. Các vật thể đặt trong buồng có thể làm thay đổi hướng dòng khí, tạo vùng xoáy hoặc khu vực lưu chuyển chậm. Vì vậy, thiết kế và bố trí không gian thao tác có liên hệ trực tiếp với hiệu quả bảo vệ môi trường tại vị trí sản phẩm.

Trong các ứng dụng yêu cầu kiểm soát nghiêm ngặt, việc đánh giá luồng khí bằng phương pháp trực quan hóa phù hợp giúp nhận diện hướng di chuyển, vùng xoáy và những vị trí có nguy cơ ảnh hưởng đến điều kiện thao tác. Kết quả đánh giá hỗ trợ kiểm tra tính phù hợp của thiết kế trong điều kiện vận hành thực tế.

4. Hồi khí hoặc thải khí hoàn thiện chu trình lưu chuyển

Sau khi đi qua vùng thao tác, không khí được thu hồi hoặc dẫn ra ngoài tùy theo cấu hình Isolator. Với hệ thống tuần hoàn, không khí được đưa trở lại cụm xử lý để tiếp tục chu trình lọc và cấp khí. Với hệ thống có xả khí, một phần hoặc toàn bộ dòng khí được dẫn qua tuyến thải theo thiết kế.

Vị trí hồi khí ảnh hưởng đến cách không khí di chuyển trong buồng. Việc bố trí cửa hồi phù hợp giúp định hướng dòng khí và hạn chế những khu vực lưu chuyển kém hiệu quả.

Trong các ứng dụng xử lý vật liệu nguy hại, hệ thống lọc khí thải có vai trò quan trọng trong kiểm soát tác nhân phát tán. Cấu hình xử lý khí được lựa chọn theo đặc tính vật liệu, mục tiêu bảo vệ và yêu cầu của hệ thống. Chênh lệch áp suất giữa Isolator và khu vực xung quanh cũng được phối hợp với đường cấp, hồi hoặc thải khí để duy trì trạng thái vận hành theo thiết kế.

Các yếu tố ảnh hưởng đến đường đi của không khí

Hiệu quả lưu chuyển không khí phụ thuộc vào nhiều yếu tố liên quan chặt chẽ với nhau:

  • Hiệu suất và độ kín của bộ lọc: ảnh hưởng đến chất lượng không khí được cấp vào buồng.

  • Lưu lượng và cách phân phối khí: quyết định hướng di chuyển và mức độ bao phủ vùng thao tác.

  • Cấu trúc bên trong buồng: thiết bị, dụng cụ và vật liệu có thể làm thay đổi luồng khí.

  • Vị trí hồi khí hoặc thải khí: tác động đến chu trình lưu chuyển và khả năng kiểm soát tiểu phân.

  • Chênh lệch áp suất: hỗ trợ duy trì hướng trao đổi khí phù hợp với mục tiêu bảo vệ.

Các yếu tố này được đánh giá đồng thời trong quá trình thiết kế, kiểm tra và thẩm định hệ thống. Nhờ đó, đường đi của không khí được xác lập phù hợp với yêu cầu của quy trình thay vì chỉ dựa trên cấu hình riêng lẻ của bộ lọc.

FAQs

1. Không khí trong Isolator đi qua những bộ phận nào?

Tùy cấu hình, không khí đi qua hệ thống xử lý và lọc khí, được phân phối vào buồng, lưu chuyển qua vùng thao tác rồi được hồi lưu hoặc thải ra ngoài.

2. HEPA nằm ở vị trí nào trong Isolator?

Bộ lọc HEPA thường được tích hợp trong cụm cấp khí hoặc tại vị trí gần hệ thống phân phối khí, tùy thiết kế thiết bị.

3. Vì sao luồng khí trong vùng thao tác quan trọng?

Luồng khí ảnh hưởng đến sự phân bố tiểu phân và khả năng bảo vệ khu vực sản phẩm tiếp xúc với môi trường.

4. Isolator có luôn sử dụng luồng khí một chiều không?

Cấu hình luồng khí phụ thuộc vào mục tiêu kiểm soát và thiết kế ứng dụng. Một số hệ thống sử dụng luồng khí một chiều tại vùng thao tác, trong khi những hệ thống khác sử dụng phương thức phân phối khí phù hợp với yêu cầu riêng.

5. Hồi khí và thải khí có chức năng gì?

Hồi khí đưa không khí trở lại hệ thống xử lý để tiếp tục tuần hoàn; thải khí dẫn không khí ra khỏi buồng theo cấu hình thiết kế và yêu cầu kiểm soát của ứng dụng.
