Isolator tạo vùng làm việc được kiểm soát như thế nào?

Isolator là thiết bị bao che chuyên dụng, tạo ra một không gian làm việc được cách ly với môi trường xung quanh nhằm kiểm soát các yếu tố ảnh hưởng đến quy trình bên trong. Công nghệ này được ứng dụng trong sản xuất dược phẩm, công nghệ sinh học, phòng thí nghiệm và những lĩnh vực có yêu cầu nghiêm ngặt về độ sạch hoặc an toàn thao tác.

Trong sản xuất vô trùng, Isolator giúp duy trì điều kiện môi trường tại khu vực thao tác tới hạn, hạn chế nguy cơ nhiễm bẩn từ con người, không khí và vật liệu. Theo EU GMP Annex 1, các hệ thống Isolator phục vụ sản xuất vô trùng được thiết kế để duy trì vùng làm việc đáp ứng điều kiện Grade A, kết hợp quy trình khử nhiễm sinh học có khả năng tái lập và sự cách ly với môi trường bên ngoài.

Điểm cốt lõi của công nghệ Isolator là tạo ra một ranh giới kiểm soát xác định. Thông qua kết cấu bao che, hệ thống xử lý không khí và các giao diện thao tác chuyên dụng, thiết bị hỗ trợ duy trì điều kiện làm việc phù hợp với từng công đoạn sản xuất.

Tùy mục đích sử dụng, Isolator có thể hướng đến bảo vệ sản phẩm khỏi nhiễm bẩn, ngăn vật liệu nguy hại phát tán hoặc kết hợp nhiều mục tiêu bảo vệ trong cùng một hệ thống.

Cấu tạo Isolator và hệ thống kiểm soát môi trường

Một hệ thống Isolator thường tích hợp nhiều bộ phận phối hợp với nhau để duy trì điều kiện vận hành. Cấu hình cụ thể phụ thuộc vào quy trình sản xuất, yêu cầu về độ kín và mức độ kiểm soát môi trường.

Buồng cách ly tạo ranh giới vật lý giữa khu vực thao tác và không gian bên ngoài. Kết cấu, cửa, gioăng và các điểm kết nối được thiết kế phù hợp với yêu cầu về độ kín, vệ sinh và khả năng khử nhiễm.

Hệ thống lọc không khí kiểm soát chất lượng khí cấp vào buồng. Bộ lọc HEPA thường được sử dụng trong các ứng dụng yêu cầu kiểm soát hạt ở mức cao. Bên cạnh hiệu quả lọc, cách bố trí đường cấp – hồi khí và phân phối luồng khí cũng ảnh hưởng đến khả năng duy trì điều kiện môi trường tại vùng thao tác.

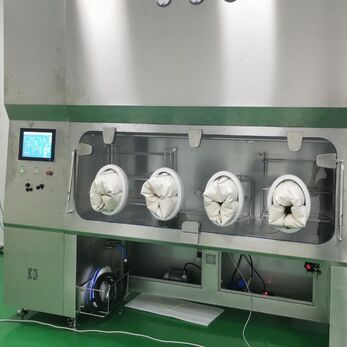

Cổng thao tác găng cho phép nhân viên thực hiện công việc bên trong buồng mà không cần tiếp xúc trực tiếp với môi trường cách ly. Thiết kế vị trí thao tác cần phù hợp với quy trình, đồng thời hỗ trợ kiểm tra tình trạng găng và các điểm kết nối.

Hệ thống chuyển vật liệu phục vụ quá trình đưa nguyên liệu, dụng cụ và thành phẩm vào hoặc ra khỏi buồng. Buồng trung chuyển, cổng chuyển nhanh hoặc kết nối kín được lựa chọn tùy theo thiết kế và yêu cầu vận hành.

Ngoài ra, cảm biến và bộ điều khiển có thể theo dõi các thông số như chênh áp, trạng thái vận hành và điều kiện môi trường. Sự phối hợp giữa các bộ phận giúp hệ thống duy trì vùng thao tác theo các tiêu chí đã xác định.

Nguyên lý vận hành: Kiểm soát luồng khí, độ kín và khử nhiễm

Hiệu quả của Isolator phòng sạch phụ thuộc vào sự phối hợp giữa hàng rào vật lý, hệ thống xử lý không khí và quy trình vận hành.

Trước khi đưa vào sử dụng, buồng cách ly được vệ sinh và xử lý theo quy trình phù hợp. Trong các ứng dụng vô trùng, hệ thống có thể sử dụng hydrogen peroxide hóa hơi (VHP/VPHP) để khử nhiễm sinh học. Chu trình cần được thẩm định nhằm chứng minh khả năng xử lý tại các vị trí liên quan trong buồng.

Trong quá trình vận hành, không khí được lọc và phân phối theo cấu hình thiết kế. Với những công đoạn vô trùng, luồng khí và điều kiện bảo vệ tại khu vực thao tác tới hạn được kiểm soát nhằm hỗ trợ duy trì môi trường phù hợp cho sản phẩm.

Chênh áp cũng là thông số quan trọng trong thiết kế. Áp suất dương thường được sử dụng để hạn chế không khí bên ngoài xâm nhập vào vùng bảo vệ sản phẩm. Với các quy trình cần ngăn tác nhân nguy hại phát tán, áp suất âm có thể được lựa chọn để hỗ trợ bảo vệ người vận hành và môi trường xung quanh.

Song song với kiểm soát không khí, quá trình chuyển vật liệu cần tuân theo phương thức được thiết kế cho hệ thống. Việc kết hợp buồng trung chuyển, giao diện kín và quy trình thao tác phù hợp giúp duy trì điều kiện cách ly trong suốt chu trình làm việc.

Isolator dạng mở và dạng kín trong sản xuất

Trong các ứng dụng sản xuất vô trùng, Isolator dạng mở (Open Isolator) và Isolator dạng kín (Closed Isolator) là hai cấu hình phổ biến, được phân biệt chủ yếu theo cách trao đổi vật liệu với môi trường bên ngoài.

Isolator dạng mở cho phép vật liệu đi vào hoặc ra qua các cửa mở được thiết kế để duy trì điều kiện kiểm soát. Cấu hình này phù hợp với một số dây chuyền cần cấp liệu liên tục hoặc bán liên tục, tùy thuộc vào thiết kế luồng khí và phương thức bảo vệ vùng thao tác.

Trong khi đó, Isolator dạng kín duy trì trạng thái kín trong quá trình vận hành. Việc chuyển vật liệu được thực hiện qua các giao diện chuyên dụng hoặc kết nối phù hợp với yêu cầu của quy trình.

Việc lựa chọn cấu hình cần dựa trên đặc điểm dây chuyền, tần suất chuyển vật liệu, yêu cầu vô trùng và mục tiêu bảo vệ. Đây cũng là cơ sở để xác định phương thức kiểm soát không khí, thiết kế giao diện chuyển vật liệu và quy trình vận hành tương ứng.

Giải pháp Isolator tại Vietnamcleanroom

Đối với các dự án phòng sạch, lựa chọn Isolator cần bắt đầu từ yêu cầu thực tế của dây chuyền: mức độ kiểm soát nhiễm bẩn, mục tiêu bảo vệ sản phẩm hoặc người vận hành, phương thức chuyển vật liệu và điều kiện tích hợp với hệ thống hiện hữu.

Tại Vietnamcleanroom, việc định hướng giải pháp Isolator nên gắn với các yếu tố kỹ thuật này để xác định cấu hình phù hợp cho từng ứng dụng.

Cách tiếp cận dựa trên ứng dụng giúp chủ đầu tư và đội ngũ kỹ thuật xác định rõ các yêu cầu cần đáp ứng ngay từ giai đoạn thiết kế, đồng thời tạo cơ sở để đánh giá thiết bị theo hồ sơ kỹ thuật và tiêu chí nghiệm thu của dự án.

FAQ — Câu hỏi thường gặp

1. Isolator trong phòng sạch là gì?

Isolator là thiết bị bao che tạo vùng làm việc được cách ly vật lý, hỗ trợ kiểm soát môi trường và hạn chế nguy cơ nhiễm bẩn theo mục tiêu sử dụng.

2. Isolator có sử dụng bộ lọc HEPA không?

Nhiều hệ thống Isolator sử dụng bộ lọc HEPA để kiểm soát hạt trong không khí. Cấu hình lọc cụ thể phụ thuộc vào thiết kế và yêu cầu của quy trình.

3. Isolator có thay thế phòng sạch không?

Isolator tạo vùng kiểm soát cục bộ và thường hoạt động trong mối liên hệ với môi trường nền. Yêu cầu đối với phòng sạch xung quanh vẫn được xác định theo thiết kế và quy trình sản xuất.

4. Isolator được ứng dụng chủ yếu trong lĩnh vực nào?

Các ứng dụng phổ biến gồm sản xuất dược phẩm vô trùng, công nghệ sinh học, phòng thí nghiệm và quy trình cần kiểm soát vật liệu nguy hại.

5. Cần xem xét những yếu tố nào khi lựa chọn Isolator?

Các yếu tố chính gồm mục tiêu bảo vệ, độ kín, hệ thống lọc khí, phương pháp khử nhiễm, phương thức chuyển vật liệu và khả năng tích hợp với dây chuyền.
