Chênh lệch áp suất định hướng dòng khí trong Isolator

Trong hệ thống Isolator, áp suất bên trong buồng được duy trì ở mức cao hơn hoặc thấp hơn áp suất môi trường xung quanh. Sự chênh lệch này chi phối hướng không khí di chuyển qua các khe hở, điểm kết nối và những vị trí có nguy cơ mất kín.

Khi áp suất bên trong cao hơn bên ngoài, hệ thống vận hành theo chế độ áp suất dương. Khi áp suất bên trong thấp hơn môi trường xung quanh, hệ thống sử dụng chế độ áp suất âm. Hai cơ chế tạo ra hướng dòng khí khác nhau, từ đó hỗ trợ những mục tiêu bảo vệ riêng biệt.

Trạng thái áp suất được hình thành từ sự phối hợp giữa hệ thống cấp khí, đường hồi hoặc thải khí, kết cấu buồng và thiết bị giám sát. Giá trị chênh lệch phù hợp phụ thuộc vào thiết kế Isolator, đặc tính vật liệu và yêu cầu kiểm soát của từng quy trình.

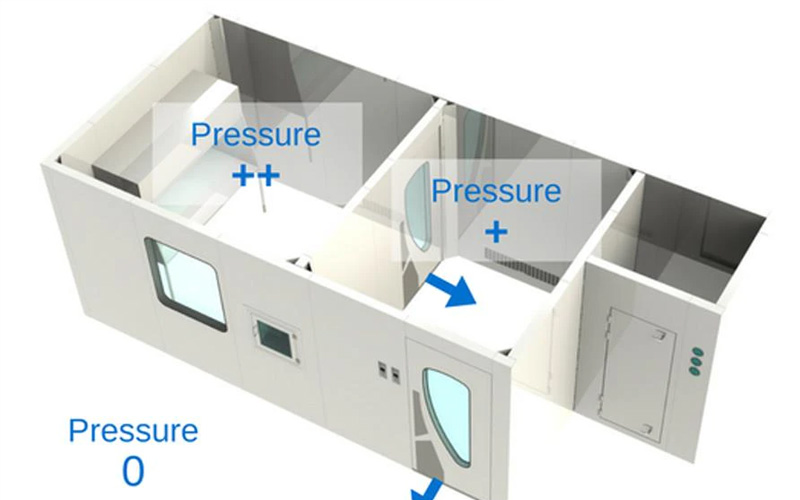

Áp suất dương tạo hàng rào bảo vệ sản phẩm

Ở chế độ áp suất dương, áp suất trong buồng Isolator cao hơn áp suất môi trường xung quanh. Khi xuất hiện khe hở hoặc điểm mất kín, không khí có xu hướng đi từ trong buồng ra ngoài, qua đó hạn chế không khí bên ngoài xâm nhập vào vùng thao tác.

Cơ chế này phù hợp với các quy trình yêu cầu bảo vệ sản phẩm khỏi bụi, tiểu phân và vi sinh vật từ môi trường. Trong sản xuất dược phẩm vô trùng, Isolator áp suất dương có thể hỗ trợ duy trì điều kiện kiểm soát tại khu vực thao tác, tùy theo cấu hình thiết bị và chiến lược kiểm soát ô nhiễm của cơ sở.

Hiệu quả bảo vệ phụ thuộc vào chất lượng không khí cấp vào buồng, hiệu suất lọc, cách phân phối luồng khí và độ kín của hệ thống. Bộ lọc HEPA xử lý tiểu phân trong không khí đi qua bộ lọc; kết cấu buồng và các điểm kết nối góp phần duy trì môi trường thao tác theo thiết kế.

Do không khí có xu hướng thoát từ trong ra ngoài, áp suất dương thường được cân nhắc khi mục tiêu ưu tiên là bảo vệ sản phẩm. Với quy trình xử lý hoạt chất nguy hại, thiết kế cần được đánh giá thêm về nguy cơ phát tán và mức độ bảo vệ người vận hành.

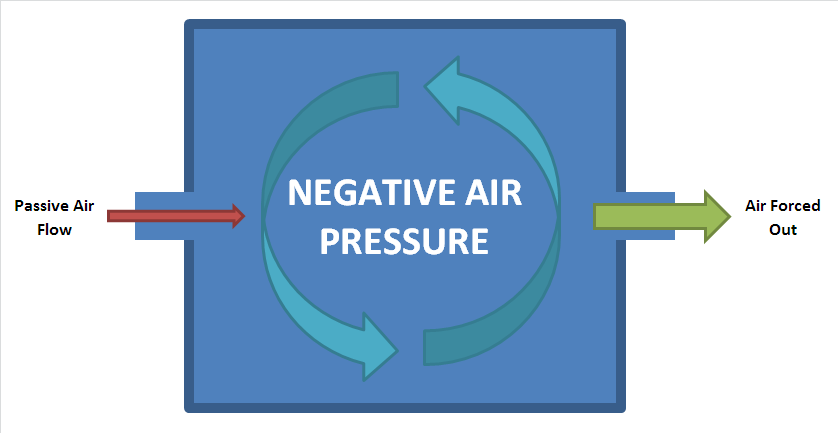

Áp suất âm hạn chế chất ô nhiễm phát tán

Với Isolator áp suất âm, áp suất trong buồng thấp hơn áp suất môi trường xung quanh. Khi xuất hiện điểm mất kín, không khí có xu hướng đi từ bên ngoài vào trong, giúp hạn chế vật chất bên trong thoát trực tiếp ra khu vực vận hành.

Chế độ này thường được sử dụng trong các quy trình xử lý hoạt chất dược phẩm có độc tính cao, bột nguy hại hoặc vật liệu có khả năng gây phơi nhiễm. Mục tiêu chính là kiểm soát sự phát tán của chất nguy hại, giảm khả năng chúng tiếp xúc với người vận hành và môi trường bên ngoài.

Trong cấu hình áp suất âm, hệ thống thải khí giữ vai trò quan trọng. Khí thải có thể được xử lý qua bộ lọc phù hợp trước khi đi vào hệ thống tiếp nhận, tùy thuộc vào đặc tính vật liệu và yêu cầu an toàn. Cảm biến chênh lệch áp suất theo dõi trạng thái vận hành, trong khi hệ thống cảnh báo hỗ trợ phát hiện các biến động vượt giới hạn thiết lập.

Áp suất âm tạo lợi thế trong kiểm soát phát tán, đồng thời đặt ra yêu cầu về bảo vệ sản phẩm nếu quy trình có tiêu chuẩn vô trùng hoặc mức sạch cao. Trong trường hợp này, thiết kế phải phối hợp chênh lệch áp suất, luồng khí, hệ thống lọc và các lớp ngăn cách để đáp ứng đồng thời các mục tiêu kiểm soát.

Lựa chọn chế độ áp suất theo mục tiêu bảo vệ

Việc lựa chọn chế độ áp suất bắt đầu từ việc xác định rủi ro chính của quy trình và đối tượng cần được bảo vệ. Đặc tính sản phẩm, mức độ nguy hại của vật liệu và yêu cầu vận hành là những yếu tố định hướng cấu hình Isolator.

  • Bảo vệ sản phẩm: Áp suất dương thường phù hợp khi mục tiêu chính là hạn chế tác nhân bên ngoài xâm nhập vào vùng thao tác.

  • Kiểm soát chất nguy hại: Áp suất âm thường được cân nhắc khi vật liệu bên trong có nguy cơ gây phơi nhiễm cho người vận hành hoặc phát tán ra môi trường.

  • Bảo vệ kép: Các quy trình vừa yêu cầu điều kiện sạch cao vừa xử lý hoạt chất nguy hại cần được đánh giá tổng thể về độ kín, luồng khí, áp suất và phương án xử lý khí thải.

Bên cạnh chế độ áp suất, thiết kế còn xem xét độ kín của găng thao tác, cửa chuyển vật liệu, cổng kết nối và phương án ứng phó khi mất áp. Những thành phần này phối hợp để hình thành hàng rào bảo vệ của Isolator, duy trì sự cách ly giữa vùng thao tác và môi trường xung quanh.

Giám sát chênh lệch áp suất duy trì điều kiện vận hành

Chênh lệch áp suất là thông số có thể được theo dõi liên tục trong quá trình vận hành Isolator. Hệ thống giám sát ghi nhận áp suất trong buồng so với môi trường tham chiếu, giúp người vận hành nhận biết trạng thái hoạt động và phát hiện biến động ngoài giới hạn đã thiết lập.

Sự thay đổi áp suất có thể liên quan đến lưu lượng cấp hoặc thải khí, thao tác mở cửa chuyển vật liệu, tình trạng bộ lọc và độ kín của các kết nối. Giới hạn cảnh báo, thời gian phản hồi và quy trình xử lý sự cố được xác định theo yêu cầu thiết kế và đánh giá rủi ro của hệ thống.

Duy trì áp suất ổn định gắn liền với kiểm soát luồng khí và kiểm tra tính toàn vẹn của hàng rào ngăn cách. Việc kết hợp các thông số giám sát với hoạt động kiểm tra kỹ thuật giúp xác nhận Isolator đang vận hành theo chế độ bảo vệ đã thiết lập.

Giải pháp Isolator tại Vietnamcleanroom

Tại Vietnamcleanroom, cấu hình Isolator được xem xét theo mục tiêu kiểm soát của từng quy trình, bao gồm bảo vệ sản phẩm, hạn chế phơi nhiễm và kiểm soát phát tán ra môi trường. Chế độ áp suất được tính đến cùng hệ thống lọc khí, phân phối khí, thải khí, giám sát và kết cấu ngăn cách.

Xác định mục tiêu bảo vệ ngay từ giai đoạn thiết kế giúp định hướng việc lựa chọn cấu hình thiết bị và xây dựng phương án vận hành. Với các quy trình có yêu cầu bảo vệ kép, đánh giá đồng bộ các thành phần giúp hệ thống đáp ứng yêu cầu về chất lượng sản phẩm và an toàn tại khu vực làm việc.

FAQs

1. Isolator áp suất dương dùng để làm gì?

Áp suất dương giúp hạn chế không khí bên ngoài xâm nhập vào buồng, hỗ trợ bảo vệ sản phẩm khỏi tác nhân gây ô nhiễm.

2. Isolator áp suất âm bảo vệ đối tượng nào?

Chế độ này tập trung hạn chế chất ô nhiễm hoặc vật liệu nguy hại phát tán từ buồng ra khu vực xung quanh, qua đó hỗ trợ bảo vệ người vận hành và môi trường.

3. Isolator áp suất âm có dùng trong sản xuất dược phẩm không?

Có. Chế độ này được xem xét trong các quy trình xử lý hoạt chất nguy hại. Nếu sản phẩm đồng thời yêu cầu vô trùng, thiết kế cần đáp ứng cả yêu cầu kiểm soát phát tán và bảo vệ sản phẩm.

4. Bộ lọc HEPA có quyết định chế độ áp suất không?

HEPA xử lý tiểu phân trong dòng khí đi qua bộ lọc. Chế độ áp suất phụ thuộc vào sự cân bằng giữa cấp khí, hồi hoặc thải khí, độ kín và cấu hình điều khiển của hệ thống.

5. Làm thế nào để biết Isolator đang duy trì đúng áp suất?

Hệ thống giám sát chênh lệch áp suất cung cấp thông số vận hành và cảnh báo khi giá trị vượt giới hạn đã thiết lập. Hiệu quả bảo vệ còn được đánh giá thông qua kiểm tra độ kín và các phép thử phù hợp với yêu cầu của quy trình.
